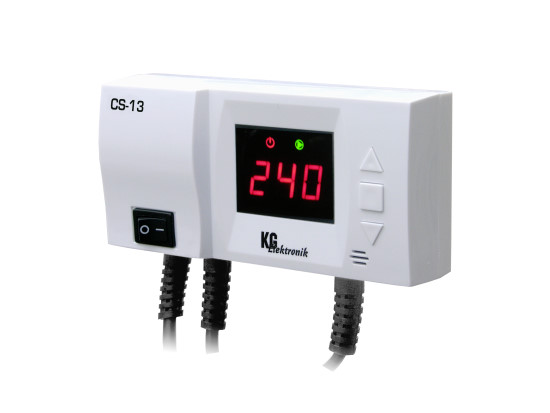

Regulátor servopohonu CS-13 na 230V , 3 - 4 cestného ventila + Izb. termostat

Použitie
Termostat CS-13 je určený pre ovládanie trojcestného ventilu.
Prístroj otvára a zatvára ventil v rozsahu hysterézie 10°C.
Príklad práce termostatu:
Nastavenie teploty vody na spiatočke na 60°C spôsobuje
otváranie a zatváranie ventilu v rozsahu hysterézie 10°C. To
znamená, keď bude snímačom umiestneným na spiatočke
nameraná teplota 65°C, ventil bude úplne zatvorený a pri teplote
50°C bude úplne otvorený. Keď bude dosiahnutá užívateľom
nastavená teplota 60°C, ventil bude otvorený na polovicu.
Termostat ovláda ventil ako krokový motor, na základe teploty
vody na spiatočke postupne otvára alebo zatvára ventil.
Obsluha
Pri prvom spustení je nutné zvoliť typ pohonu (čas otvorenia
ventilu):
- stlačte tlačidlá PLUS a MÍNUS a zároveň vypínač napájania
- na displeji sa zobrazí čas otvorenia ventilu v sekundách.
Zobrazené číslo vynásobte x 10, t.j. zobrazená 1 znamená 10s,
zobrazená 2 znamená 20s, atď. Po nastavení času sa termostat
sám prepne do režimu kalibrácie pohonu.
- potom môžete nastaviť požadovanú teplotu vody na spiatočke:
podržte stlačené tlačidlo MENU, kým sa na displeji nezobrazí
písmeno C, potom môžete pomocou tlačidiel PLUS a MÍNUS
nastaviť požadovanú teplotu
- po niekoľkých sekundách sa termostat sám prepne do
pracovného režimu príliš vysokú teplota na spiatočke (90°C).
Alarm
Termostat je vybavený akustickým alarmom, ktorý signalizuje

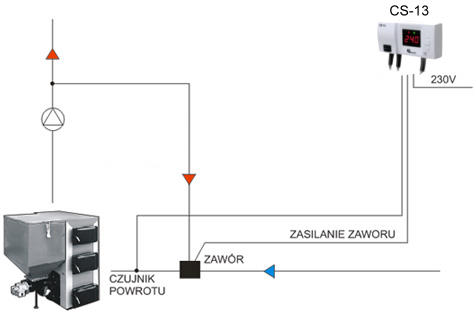

Príklad prevádzky 3 cestného ventila spiatočky: zadanie teploty spiatočky, alebo výstupu ventila na 60 st.C , dovoľuje otváranie a zatváranie servopohonu v rozsahu hysterézy 10 st.C. To znamená , že keď bude na čidle  teplota 65 st.C , ventil bude úplne otvorený do spiatočky systému a zatvorí Bajpas a keď bude na čidle teplota 55 st.C ventil bude úplne zatvorený do systému a úplne otvorený Bajpas a pri dosiahnutí zadanej teploty 60 st.C bude ventil otvorený na 50%.

Príklad prevádzky 3 cestného ventila podlahovky : zadanie teploty podlahovky, alebo výstupu ventila na 35 st.C , dovoľuje otváranie a zatváranie servopohonu v rozsahu hysterézy 10 st.C. To znamená , že keď bude na čidle  teplota 40 st.C , ventil bude úplne zatvorený a keď bude na čidle teplota 30 st.C ventil bude úplne úplne otvorený a pri dosiahnutí zadanej teploty 35 st.C bude ventil otvorený na 50%.

Pri inštaláciji Izbového termostatu , po rozopnutí kontaktu sa ventil úplne zatvorí a pri zopnutí kontaktu sa ventil bude riadiť zadanou teplotou.

C - zadaná teplota ventila, O - prestávka menaria v sekundách , t - izbový termostat ON/OF aktívny / neaktívky ,

nastavenie otváracej doby servopohonu , treba  súčastne stlačiť a držať + aj -  zapnúť regulátor a vybrať číselný údaj v sekundách  podľa servpohonu napr. 12 to znamená 120 sekund .

Alarm teploty je nastavený na hodnotu 90 st.C , kedy zapne signálne alarm.
